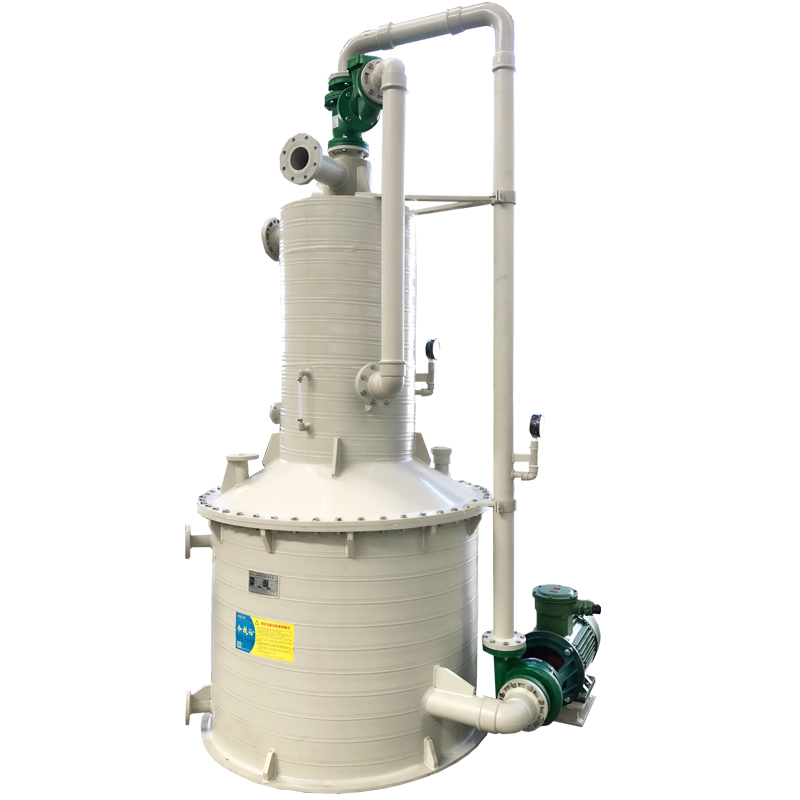

概述
JL-RPP系列环保型水喷射成套真空机组是我公司自行研制设计开发的全新一代真空设备。以水喷射真空泵为真空产生元件，并与石墨改性聚丙烯列管和盘管进行优化组合，能对进气源在进水喷射真空泵前进行冷凝，以减少真空泵的负荷。以及对循环液进行全 面冷却，降低了系统对冷却水的依赖性，能保持适宜的温度下运行，保障水喷射真空泵的使用性能达到佳状态，做到基本无废水排放以及废气集中处理的特点。其设备过流部件全部采用全塑结构，可抽腐蚀性气体，与罗茨真空泵、蒸汽喷射泵串联，真空度更高。
应用
广泛应用于化工、制药、农药、食品、冶金、环保等行业的真空吸收、真空过滤、真空干燥、真空输送、真空增氧、真空除氧等工艺过程。
设备特点
一、抽入的气体先进入石墨列管冷凝器，可对被抽介质进行冷凝，减少水喷射真空泵的抽气负荷；
二、水喷射真空泵循环液经过石墨盘管冷却后，能保持在适宜的温度下运行，保障水喷射真空泵的使用性能达到佳状态；
三、环保型水喷射真空机组大大降低了循环水箱对补水的要求，基本能做到无废水排放；
四、介质的废气经除沫器后，液体回到循环储液罐，废气进入处理系统；
五、环保型机组冷凝列管和冷却盘管均采用石墨改性聚丙烯材料，离心泵为全塑聚丙烯材质结构，具有优良的耐腐蚀性能。

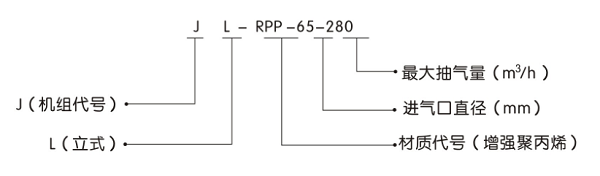

型号说明
成套型号规格及技术参数
| 型号 |
JL-RPP-
54-90 |
JL-RPP-
54-180 |
JL-RPP-
65-280 |
JL-RPP-
80-360 |
JL-RPP-
80-500 |
|
极限真空度
（MPa） |
-0.098 | -0.098 | -0.098 | -0.098 | -0.098 |
|
最大抽气量
（m³/h） |
90 | 180 | 280 | 360 | 360 |
| 配套离心泵 | 65FP(D)-28 | 80FP(D)-30 | 80FP(D)-32 | 100FP(D)-20 | 100FP(D)-32 |
|
离心泵功率
（kw） |
4 | 5.5 | 7.5 | 11 | 15 |
|
冷凝器面积
（㎡） |
2 | 4.5 | 4.5 | 5 | 5 |
|
冷却器面积
（㎡） |
3 | 5 | 5 | 5 | 5 |
| 冷却介质 | 冷却盐水 | 冷却盐水 | 冷却盐水 | 冷却盐水 | 冷却盐水 |
| 冷却水压力 | ≤0.2MPa | ≤0.2MPa | ≤0.2MPa | ≤0.2MPa | ≤0.2MPa |
|
循环水温度
（≤℃） |
35 | 35 | 35 | 35 | 35 |
|
冷却水口径
（DN） |
25 | 25 | 25 | 25 | 25 |
|
进气口口径
（DN） |
50 | 65 | 80 | 100 | 100 |
|
排气口口径
（DN） |
50 | 80 | 100 | 100 | 125 |
|
机组外形尺寸
（mm） |
1500*1000*
2800 |
1550*1250*
3000 |
1550*1250*
3000 |
1800*1450*
3200 |
1800*1450*
3200 |
| 注：表内性能为气体温度20℃，大气压为760mmHg，气体相抵湿度70%，水循环温度为15℃时的性能；抽气速率容差±10%。 | |||||
